[E39] Elektrinės užuolaidėlės pajungimas
https://forumai.bmw-klubas.lt/viewtopic.php?f=18&t=42793		 Puslapis 1 iš 2
Autorius:  Regis [ 26 Kov 2008, 09:58 ]
Pranešimo tema:  [E39] Elektrinės užuolaidėlės pajungimas
Sveiki,
Ilgai ieškojęs nusipirkau galinę palangę su elektrine užuolaidėle ir mygtuku :lol:
Palangę įsidėjau, dabar iškilo problemėlė dėl jos pajungimo. Iš palangės išeina du laidai.
Pabandymui pajungiau juos prie apšvietimo lemputės - užuolaidėlė pasikelia, apkeitus laidus
pusėm - užuolaidėlė nusileidžia. Tai varikliukas tokio tipo (nežinau kaip elektronikos sąvoka tai
būtų apibudinama). Mygtukas turi 5 laidus. Du aš jau išsiaiškinau, tai mygtuko apšvietimui skirti
laidai. Liko 3 nežinomi :) Aš manau, kad vienas turi ateiti pastovus pliusas, kiti du į užuolaidėlę :!: :?:
Gal kas esat susidūres su tokiu atveju? Gal kur kokios schemos yra ar pan.?
Turintiems užuolaidėlę, koks mygtuko veikimo principas? Paspaudus reikia laikyti, kad nusileistų?
Atleidus jis veikia priešingai, t.y. kyla?
Ačiū,
Autorius:  gogy [ 26 Kov 2008, 22:32 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
Seip tai viskas jungiama per reles o ne per mygtukus.
Autorius:  Germany [ 26 Kov 2008, 22:53 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
nesu mates, ciupinejes bei ardes, bet speju viskas kaip langams atidaryt :} apsvietimui ir toliau uzuolaidai, manau ten du pliusai ir vienas minusas, kaip pajungi jungikli vienaip tai paduoda pvz i pirma pliusa srove o kaip perjungi kitaip jungikli tai paduodama srove antram pliusui, bet kazkas turetu sustabdyt uzuolaidele, kaip kad langams jei jau uzsidare sutaksi kazkas ir sustoja :} apsauga kazkokia. tai tiek :}
Autorius:  Kazbekas [ 27 Kov 2008, 01:26 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
Regis rašė:
Turintiems užuolaidėlę, koks mygtuko veikimo principas? Paspaudus reikia laikyti, kad nusileistų?
Atleidus jis veikia priešingai, t.y. kyla?
Ačiū,


Mygtuką paspaudei - užuolaidėlė išsiskleidė, paskui tą patį spaudi - susiskleidžia. Laikyt mygtuko nereikia - spustelėjai ir to pakanka.
Autorius:  studentas [ 27 Kov 2008, 18:24 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
o tai gal kas gali tiksliau pasakyt, ar reikia kokius nors kompus det, ar dar ka? ar buna pravodke? :roll:
Autorius:  Regis [ 28 Kov 2008, 10:15 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas

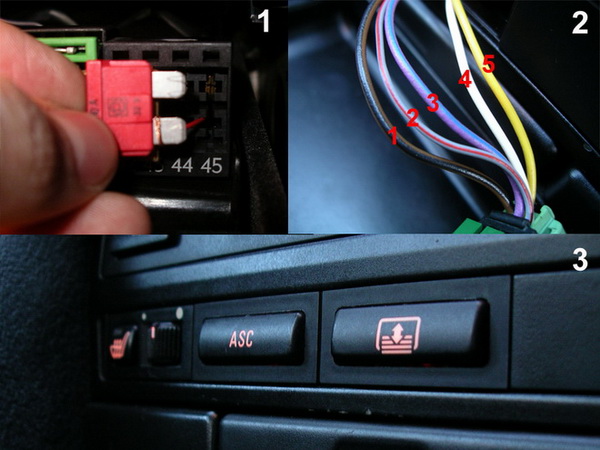

Pasijungiau :) Įdedu foto, gal kam nors prireiks. Pajungimas:
1 foto. Pagrindinį pliusą “pasiėmiau” nuo bardačioke esančio 45 saugiklio (pagal knygutę, tai saugiklis užuolaidėlei). Kaip matosi iš foto 45 saugiklio vietoje yra tik vienas viršutinis kontaktas, apatinio nėra. Aš paprasčiausiai apvyniojau atvestu laidu saugiklio apatinę kojelę ir įkišau jį į vietą. Turim pagrindinį pliusą.
2 foto. Penki laidai, kurių reikšmė sekančiai: 1. (rudas su juodu) – minusas. 2. (pilkas su raudonu) – mygtuko apšvietimo pliusas (“paėmiau” nuo kito mygtuko). 3. (mėlynas su violetiniu) - pagrindinis pliusas, atvestas nuo 45 saugiklio. 4. (baltas) – užuolaidėlės laidas. 5. (geltonas) – užuolaidėlės laidas. Priminsiu, jog iš užuolaidėlės išeina du laidai, jų pajungimas į 4 ir 5 laidus. Nėra skirtumo, nes varikliukas reversinis (nežinau tikslios elektronikos sąvokos).
3 foto. Rezultas: nuspaudus mygtuką - užuolaidėlė nusileidžia, kitą kartą paspaudus - pasikelia.

Prikabinti failai:
Uzuolaidele.jpg [ 106.86 KiB | Peržiūrėta 16671 kartus(ų) ]
Autorius:  oras [ 28 Kov 2008, 10:19 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
o laidai uzuolaidelei jau buvo atvesti? ar paciam teko vesti per salona?
Autorius:  Regis [ 28 Kov 2008, 10:26 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
Nebuvo. Čia buvo smulkmena :) Pravedžiau pro dešinę pusę, užtrukau gal 15 min. Po slenksčiais, po
bardačioku iki pagrindinės konsolės.
Autorius:  Vidma [ 03 Gru 2009, 18:39 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
O kokios pinų reikšmės?
Autorius:  Stepas [ 03 Gru 2009, 20:44 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
cia turbut sedaui dejais? kazi karavanams buna tokie dalykai :/ :D
Autorius:  Vidma [ 12 Rgp 2010, 19:48 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
Saugiklio siūlau taip nevynioti, o naudoti, man rodos pirmą detalę. Ji puikiai įsistato į saugiklio kontakto vietą.

Paveikslėlis
Pin contacts ELO - BMW parts catalog

Jungties pin'ų reikšmės:
1 pinas- mygtuko apšvietimas (2 laidas (poste aukščiau))
2 pinas- laisvas
3 pinas- užuolaidėlės laidas (4 arba 5 laidas)
4 pinas- pagr. pliusas (3 laidas)
5 pinas- minusas (1 laidas)
6 pinas- užuolaidėlės laidas (4 arba 5 laidas)

p.s. tema puikiai tinka pasidaryk pats skyreliui
Autorius:  Linius [ 13 Rgp 2010, 10:14 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
naudokites WDS programa :)
Autorius:  Vidma [ 13 Rgp 2010, 20:54 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
Linius rašė:
naudokites WDS programa :)

Nežinau, ką aš galvojau #-o
Autorius:  Sarpik [ 24 Spa 2012, 20:48 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
Įsidėjau ir aš galinio lango užuolaidą. Laidus išvedžiojau ir sujungiau pagal WDS, bet užuolaida neveikia, nors šiaip pajungus tiesiogiai tai veikia. Kas galėtų būti blogai? Pas mane yra mygtukas ne atskirai, o visa juosta. Nauja mygtukų juosta su ASC knopke, nors pas mane originaliai buvo su DSC, tai gal juosta netinkama?
Autorius:  DmK [ 24 Spa 2012, 21:00 ]
Pranešimo tema:  Re: [E39] elektrinės užuolaidėlės pajungimas
reikia sukoduoti, aktivuoti ta prasme. del dsc tiksliai nezinau, pas mane asc, buvau isidejes ta valdymo bloka (juostele) su dsc, skirtumo nepajauciau.
